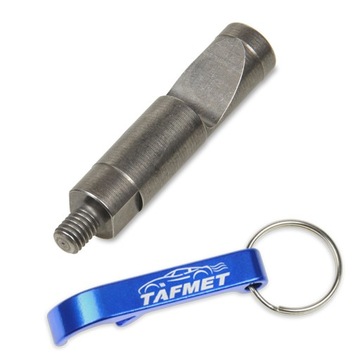

Тюнінг boost pin volvo 740 760 td d24t bosch ve

Оригінальний опис

LDA - jest to mechanizm w pompie wtryskowej TD, który pozwala ograniczyc dawke paliwa przy niskich obrotach, oraz przy braku lub niskim ciśnieniu doładowania. Natomiast gdy ciśnienie wzrośnie pozwala automatycznie podać większą dawkę paliwa.

Na rysunku poniżej widzimy bolec tzw. czytnik pin, który po naciśnięciu pedału gazu porusza się w prawo powodując wzrost ilości paliwa. Widać jednak, ze ruch tego bolca jest ograniczany przez pin - to jest właśnie istota działania LDA. Im bardziej czytnik pin będzie mógł się wysunąć - tym więcej paliwa będzie podane.

Widzimy również, że pin membrany nie jest symetryczny, z jednej strony wycięcie jest większe w stosunku do drugiej. Dzięki takiemu rozwiązaniu mamy możliwość regulacji ilości podawanego paliwa w momencie pojawienia się ciśnienia doładowania. Zwiększając wcięcie PIN-a od strony czytnika, zwiększamy dawkę paliwa, natomiast obracając pin mniejszym wcięciem w stronę czytnika, powodujemy mniejsze wysunięcie się czytnika a co za tym idzie ograniczamy dawkę paliwa.

WZROST MOCY NAWET DO 15 KM

Zastosowanie:

• Volvo 740 z silnikiem D24T (2.4 TD);
• Volvo 760 z silnikiem D24T (2.4 TD).

Dane techniczne:

• dokładność wykonania: 0,01 mm;
• materiał: wysokogatunkowa stal kwasoodporna hartowana.

Obok zdjęcie boost pina wykonanego ze stali bez obróbki cieplnej po kilku miesiącach pracy. Taki boost pin może doprowadzić do uszkodzenia pompy wtryskowej.

Sposób montażu. Uwaga, pompa musi mieć kwadratową obudowę membrany, jak pokazano na rysunku poniżej.
