Стійкий na rdzę перемикач потоку основний

Оригінальний опис

⭐ODPORNY NA RDZĘ PRZEŁĄCZNIK PRZEPŁYWU WODY⭐

✅Funkcje:

⭐Służy do pomiaru stanu dynamicznego cieczy przepływającej przez rurociąg, takiej jak: woda, etylen, glikol etylenowy i inne ciecze, które nie działają korodująco na miedź.

⭐Gdy natężenie przepływu przekroczy ustawioną wartość, płyn napędza ostrze i mikroprzełącznik, styk SPDT może podłączyć obwód i rozłączyć inny obwód.

⭐Wartość kontroli przepływu jest regulowana, punkt powtarzania akcji jest stabilny.

⭐Stopień ochrony to IP54, żywotność styków mikroprzełącznika wynosi do 100 000 razy

⭐Idealny do systemu uzdatniania wody, centralnej klimatyzacji, chłodzenia wodnego.

⭐Specyfikacja:

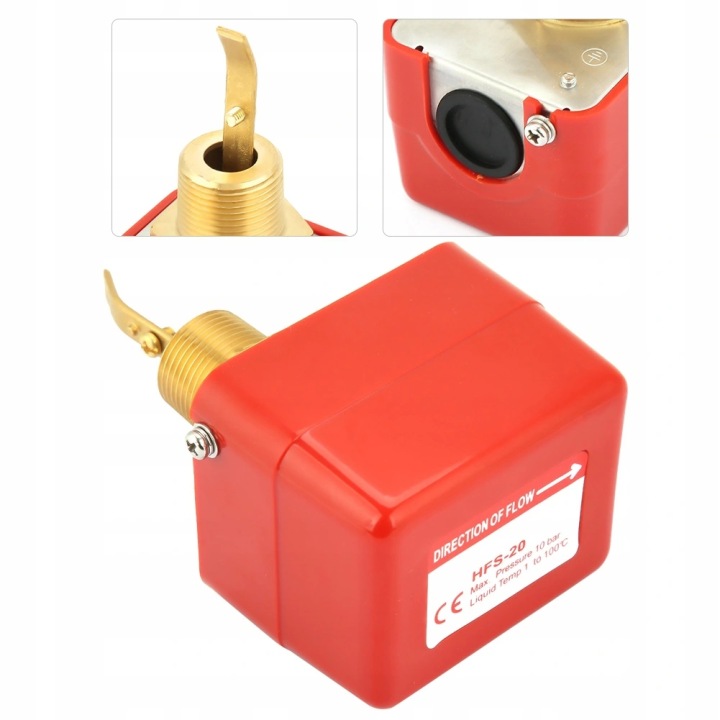

• Model: HFS-20
• Typ przełącznika: SPDT

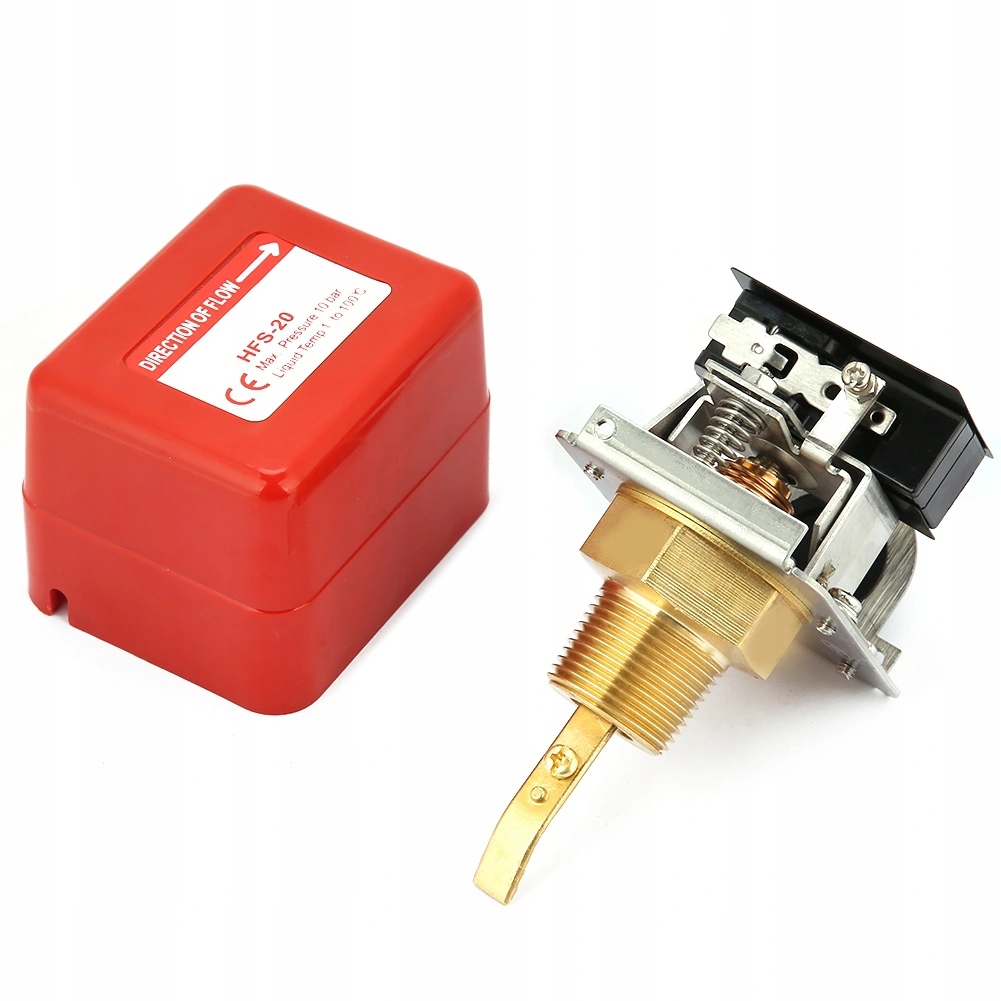

• Materiał: korpus ze stali nierdzewnej 304, złącze miedziane, mieszek z brązu fosforowego
• Waga: około 401g / 14,1 uncji

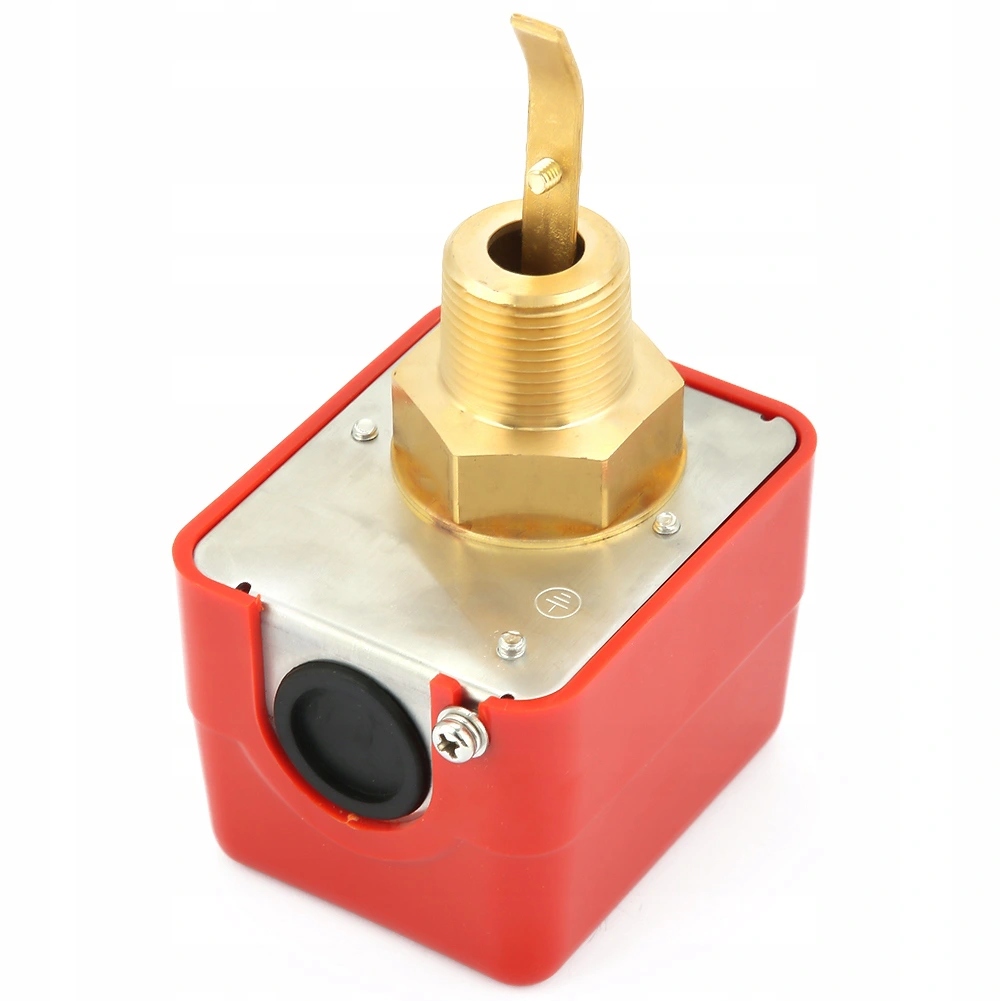

• Złącze: 3/4 "
• Max. Ciśnienie robocze: 1,0 MPa
• Temperatura otoczenia: 0 ~ 60 ℃
• Temperatura cieczy: -10 ~ 100 ℃
• Żywotność mikroprzełącznika: 1000000 razy

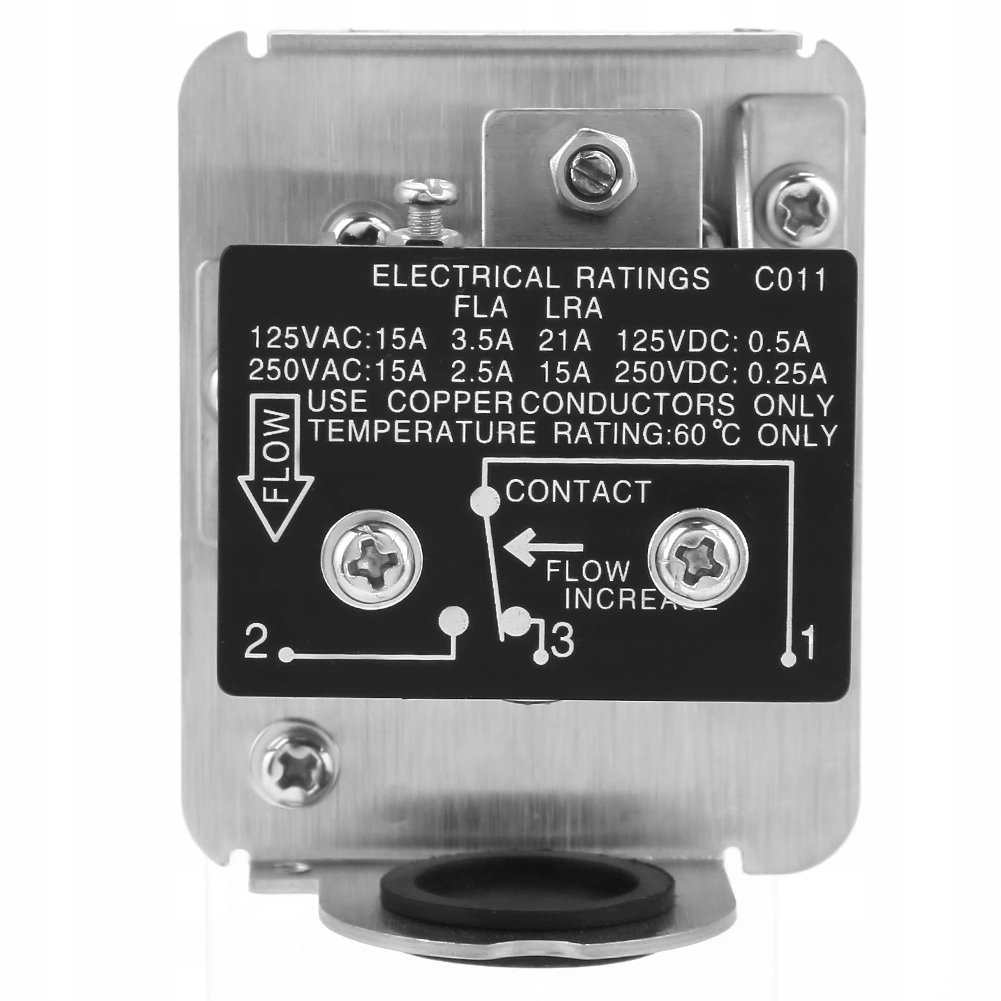

• Napięcie mikroprzełącznika: 220VAC
• Prąd mikroprzełącznika: 15A

⭐Lista paczek:

• 1 * przełącznik przepływu wody
• 3 * wiosło
• 1 * instrukcja obsługi

⭐Metoda instalacji:

1. Otwórz czujnik przepływu
2. Przełącznik został ustawiony na minimalne natężenie przepływu. Obróć śrubę regulacyjną w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć wartość ustawienia przepływu.
3. Naciśnij cel, aby sprawdzić, czy mikroprzełącznik działa normalnie. Nadmierny obrót śruby regulacyjnej w prawo może doprowadzić do uszkodzenia wyłącznika przepływu.
4. Po zainstalowaniu należy kilkakrotnie nacisnąć dźwignię przełącznika przepływu, aby sprawdzić. Jeśli nie słychać kliknięcia, obróć śrubę regulacyjną w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz kliknięcie.
5. Śruba regulacyjna uszczelki lakierowej jest używana tylko po raz pierwszy do regulacji stanu wyłącznika przepływu. Proszę go nie zmieniać ani dostosowywać.
6. Przestrzegać trzech cykli operacyjnych, aby upewnić się, że przełącznik i system, do którego jest podłączony, działają prawidłowo i niezwłocznie zakryć obudowę przełącznika.

Uwaga:

1. Przed instalacją należy dokładnie sprawdzić przełącznik przepływu.

2. Łącznik przepływu może być instalowany w rurociągu poziomym lub rurociągu pionowym z kierunkiem przepływu cieczy do góry, ale nie w rurociągu o kierunku przepływu cieczy w dół. W przypadku montażu w rurociągu z przepływem cieczy w górę, należy wziąć pod uwagę efekt grawitacji.

3. Łącznik przepływu HFS nie może być zastosowany w rurociągu, którego temperatura cieczy jest poniżej punktu odwadniania.

4. Ochronnik musi być zainstalowany, jeśli za zaworem jest zawór szybkiego zamykania.

5. Podczas instalacji okablowania należy zwrócić uwagę na następujące kwestie:

• (1). Absolutnie zabrania się uderzania klucza w podstawę przełącznika, co prowadzi do odkształcenia i awarii wyłącznika przepływu.
• (2). Podczas okablowania lub debugowania odłącz zasilanie.
• (3). Podczas okablowania absolutnie zabrania się regulacji jakichkolwiek śrub innych niż zaciski mikroprzełącznika i śruby uziemiające. I ostrożnie podłączając przewód, w przeciwnym razie łatwo jest zmienić położenie samego mikroprzełącznika, powodując awarię wyłącznika przepływu;
• (4). Do okablowania należy użyć specjalnych śrub uziemiających, a śrub montażowych nie można usunąć.
• (5). Łopatka wyłącznika przepływu nie może stykać się z wewnętrzną ścianką rury i innymi dławikami w rurze, w przeciwnym razie przełącznik nie może zostać zresetowany normalnie.
