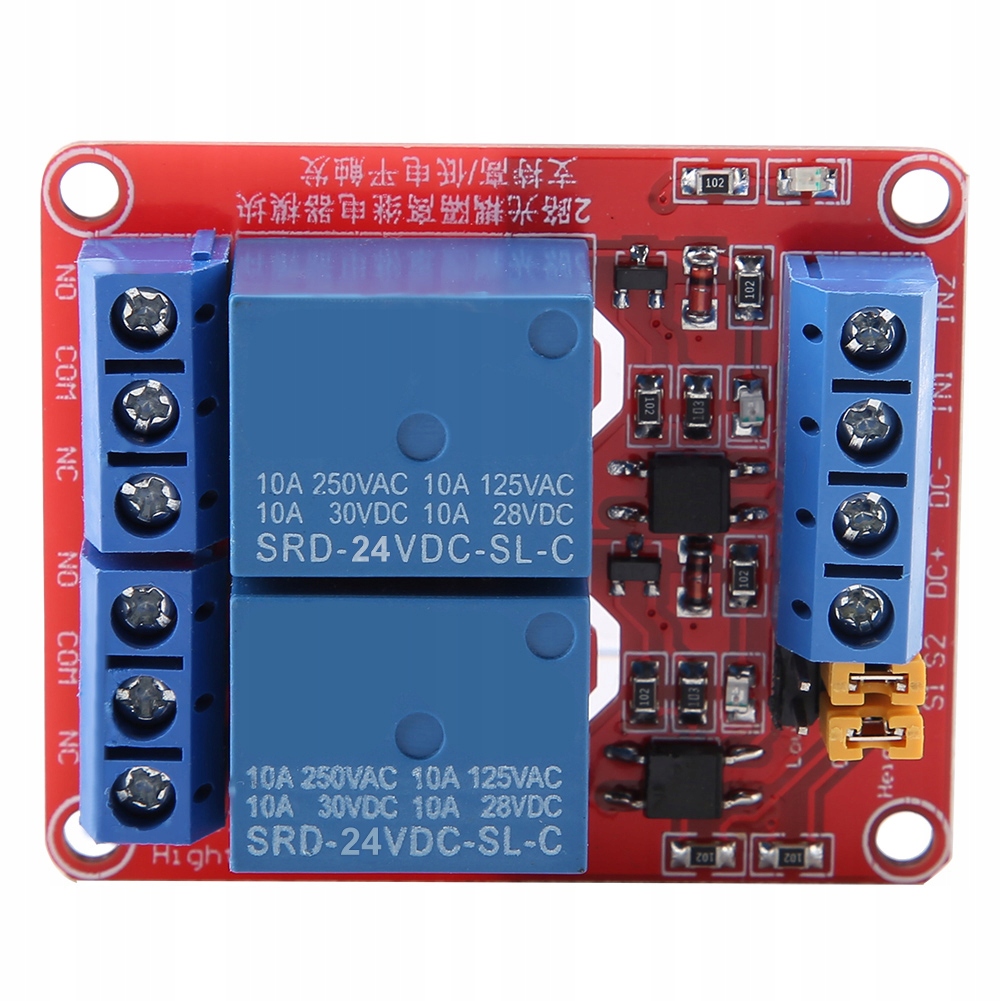

2-kanałowy модуль przekaźnikowy з wyzwalaczem 24v

Оригінальний опис

Moduł przyjmuje wysokiej jakości przekaźniki z normalnym interfejsem i maksymalnym obciążeniem: AC 250V/10A, DC 30V/10A.

Wykorzystując izolację transoptora SMT, ma dużą zdolność prowadzenia i stabilną wydajność; prąd wyzwalania wynosi 5mA;

Moduły mogą być wyzwalane poprzez ustawienie wysokiego lub niskiego poziomu za pomocą zworki.

Konstrukcja odporna na awarie, nawet jeśli linia kontrolna jest zerwana, przekaźnik się nie poruszy.

Projekt interfejsu jest humanizowany. Wszystkie interfejsy można podłączyć bezpośrednio przez terminal, co jest bardzo wygodne.

Wyposażony w 4 stałe otwory na śruby, łatwy w instalacji.

⏺Specyfikacja:

Napięcie robocze:24 V

Maksymalne obciążenie: AC 250V/10A; Prąd stały 30 V/10 A

Kanał: 2

Wymiary produktu: 50*40*18.5mm/2*1.6*0,7 cala

Kontrolka zasilania: zielona

Światło przekaźnika: czerwone

Kolor planszy: czerwony

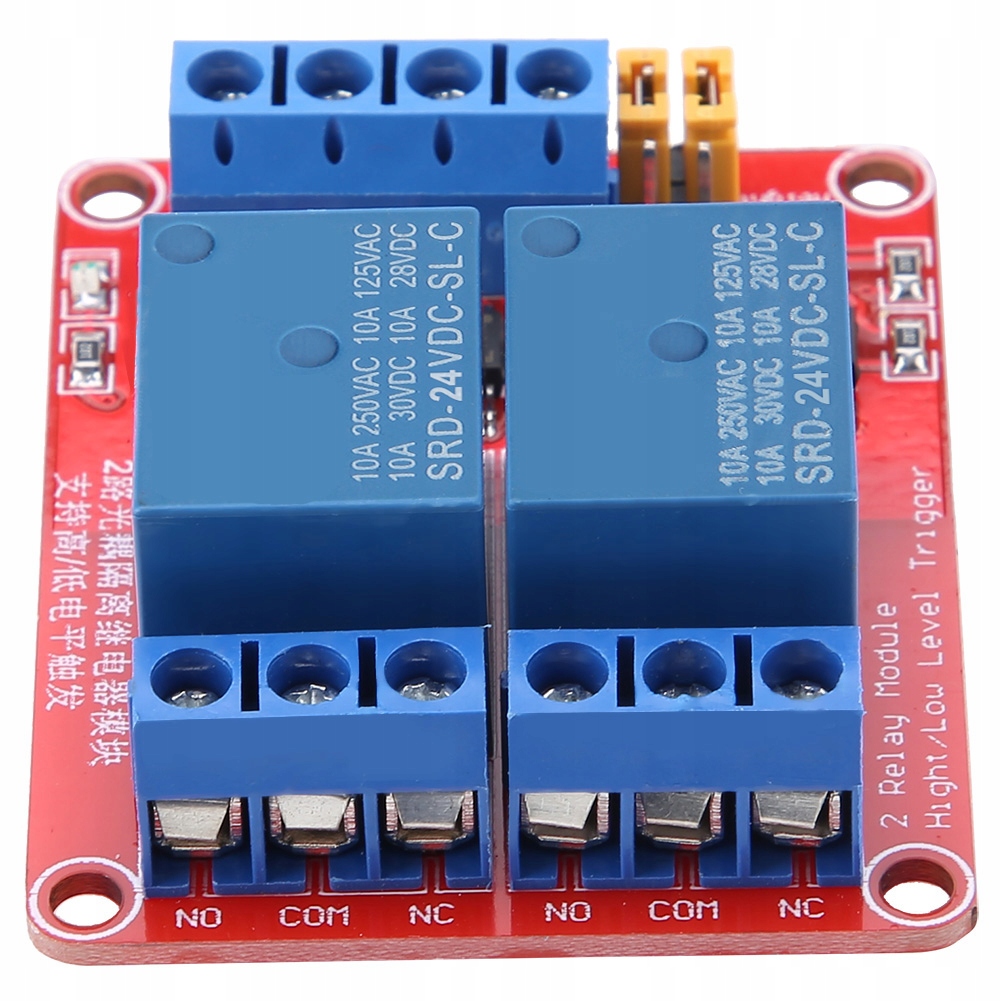

✅Wyjście przekaźnikowe:

• 1️⃣ NO1: 1 przekaźnik kanałowy zwykle otwiera interfejs. Przekaźnik jest zawieszony przed odsysaniem i zwarty z COM1 po odsysaniu.
• 2️⃣ COM1: wspólny interfejs przekaźnika 1 kanału
• 3️⃣ NC1: 1 przekaźnik kanałowy normalnie zamknięty interfejs, krótkie połączenie z COM1 przed ssaniem przekaźnika, zawieszenie po ssaniu
• 4️⃣ NO2: 2-kanałowy przekaźnik często otwiera interfejs. Przekaźnik jest zawieszony przed odsysaniem, a po odsysaniu jest zwarty z COM2.
• 5️⃣ COM2: 2-kanałowy wspólny interfejs przekaźnika
• 6️⃣ NC2: 2-kanałowy normalnie zamknięty interfejs przekaźnika, krótkie połączenie z COM2 przed ssaniem przekaźnika, zawieszenie po ssaniu.

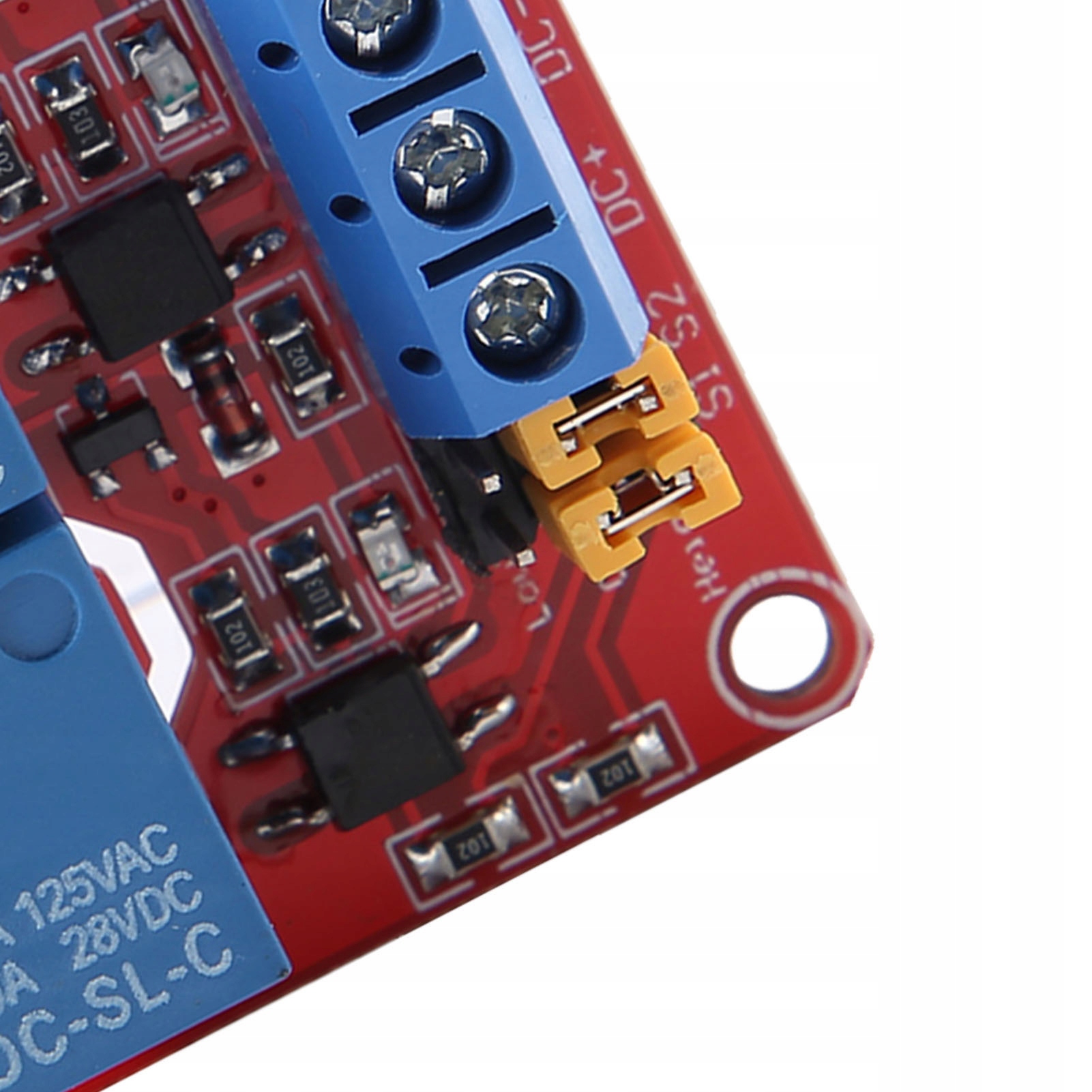

✅Selektor wyzwalacza wysokiego i niskiego poziomu:

• 1️⃣ S1 to wybór wyzwalacza przekaźnika kanału 1 wysokiego i niskiego poziomu.
• 2️⃣ S2 to wybór wyzwalacza przekaźnika 2-kanałowego wysokiego i niskiego poziomu.
• 3️⃣ Com i niskie krótkie połączenie, odpowiedni przekaźnik to wyzwalacz niskiego poziomu, com i wysokie krótkie połączenie to wyzwalacz wysokiego poziomu.

⏺Lista pakietów:

1 * moduł przekaźnikowy

❗❗❗Notatka:

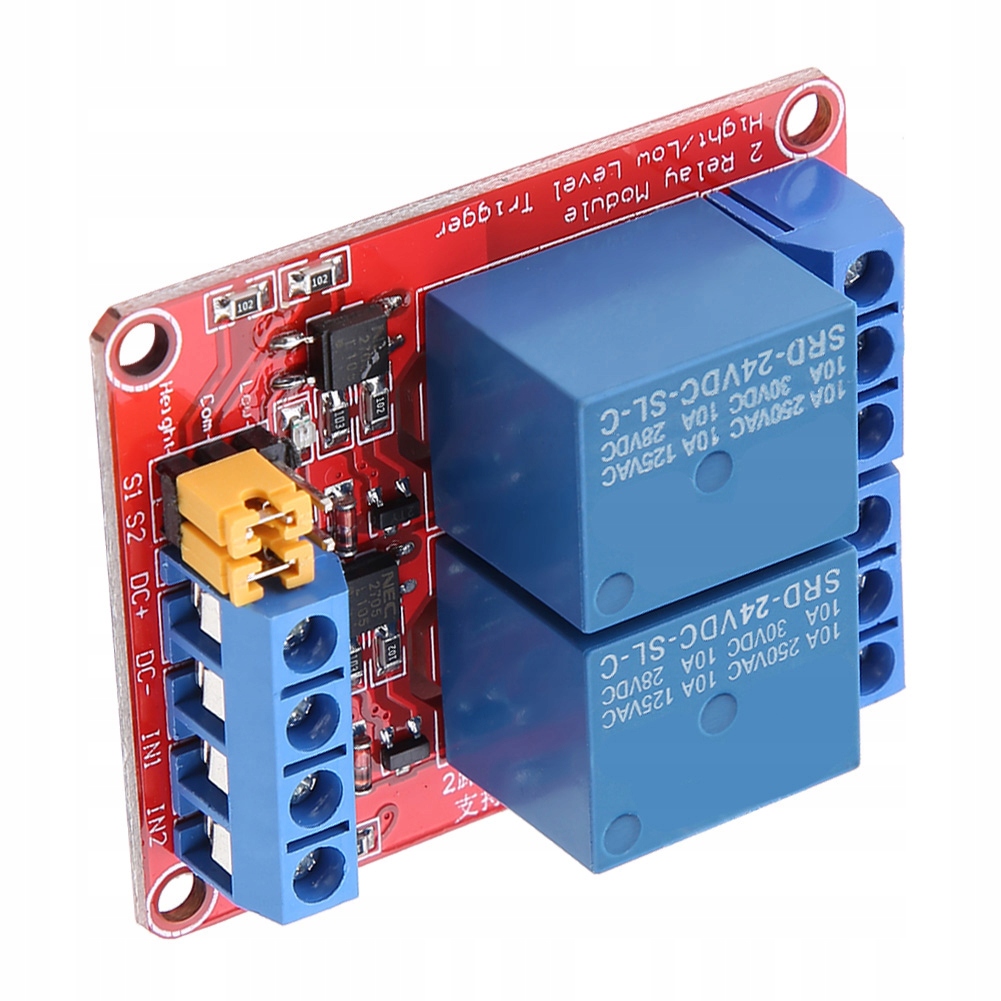

Interfejs modułu:

• 1️⃣ DC+: podłącz biegun dodatni zasilacza.
• 2️⃣ DC-: podłącz ujemny biegun zasilania.
• 3️⃣ Zacisk wyzwalacza sygnału IN1:1, można ustawić ssanie przekaźnika sterującego wysokiego lub niskiego poziomu.
• 4️⃣ Zacisk wyzwalacza sygnału IN2:2, można ustawić ssanie przekaźnika sterującego wysokiego lub niskiego poziomu.
