8-kanałowy модуль реле оптопара, високий

Оригінальний опис

Funkcja:

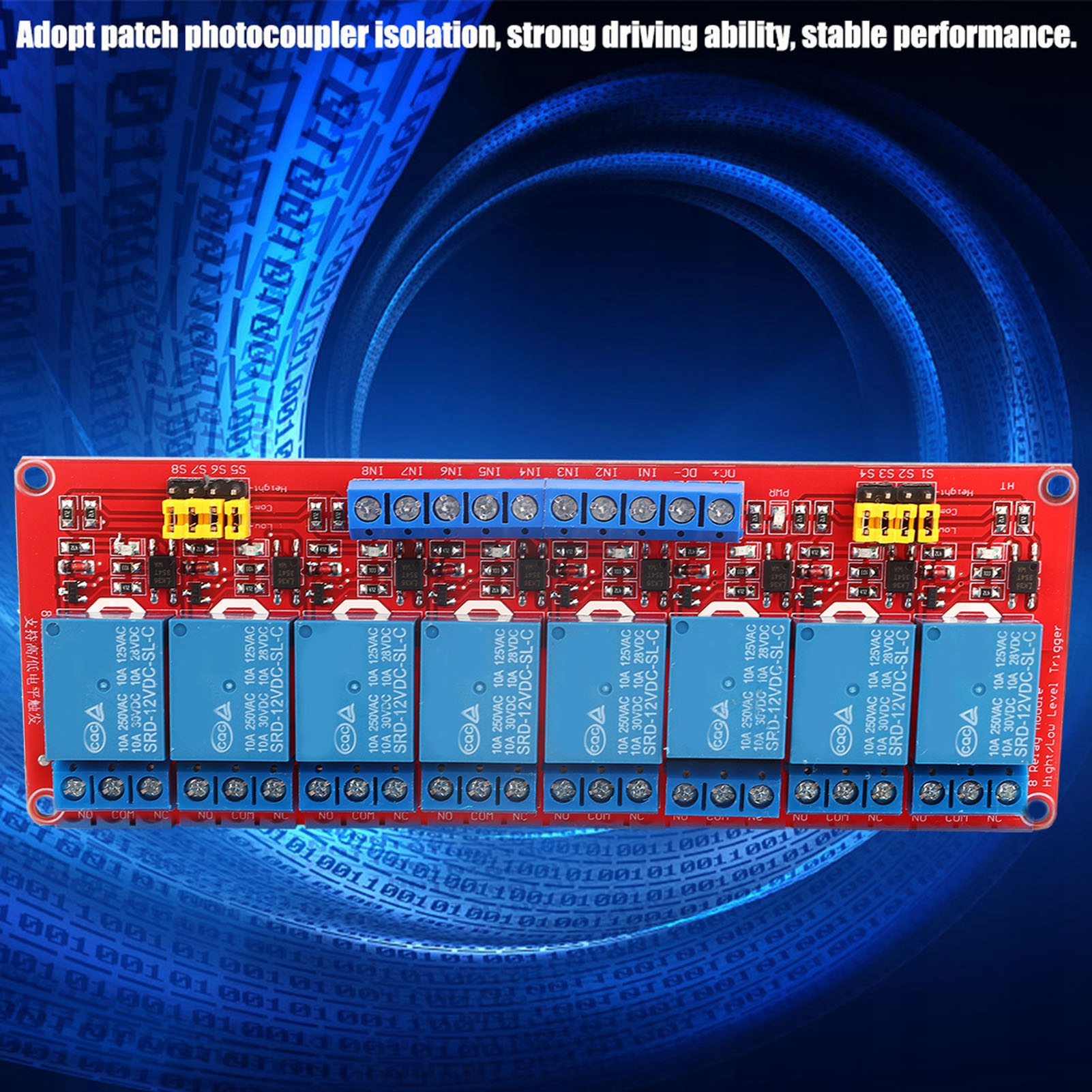

1. Zastosuj izolację transoptora, silną zdolność prowadzenia pojazdu, stabilną wydajność. Prąd wyzwalania wynosi 5mA.

2. Napięcie robocze modułu wynosi 5 V, 12 V, 24 V do wyboru.

3. Każda ścieżka modułu może być wyzwalana wysokim lub niskim poziomem poprzez ustawienie zworki.

4. Konstrukcja odporna na uszkodzenia, nawet jeśli linia sterująca zostanie zerwana, przekaźnik nie poruszy się.

5. Kontrolka zasilania (zielona), 8-kierunkowa kontrolka stanu przekaźnika (czerwona).

Specyfikacja:

• Cechy:
• Zastosuj izolację transoptora, silną zdolność prowadzenia pojazdu, stabilną wydajność. Prąd wyzwalania wynosi 5mA.
• Napięcie robocze modułu to 5V,12V,24V do wyboru.
• Każda trasa modułu może być wyzwalana wysokim lub niskim poziomem poprzez ustawienie zworki.
• Konstrukcja odporna na uszkodzenia, nawet jeśli linia sterująca zostanie zerwana, przekaźnik nie poruszy się.
• Wskaźnik zasilania (zielony), wskaźnik stanu przekaźnika 8-kierunkowego (czerwony).
• Humanizowany projekt interfejsu, wszystkie interfejsy można bezpośrednio podłączyć za pomocą przewodu zaciskowego.
• Dostępne są cztery otwory na śruby mocujące.
• Specyfikacja:
• Waga: 118g/4.2 uncji
• Wspólne obciążenie interfejsu: AC 250 V/10 A, DC 30 V/10 A

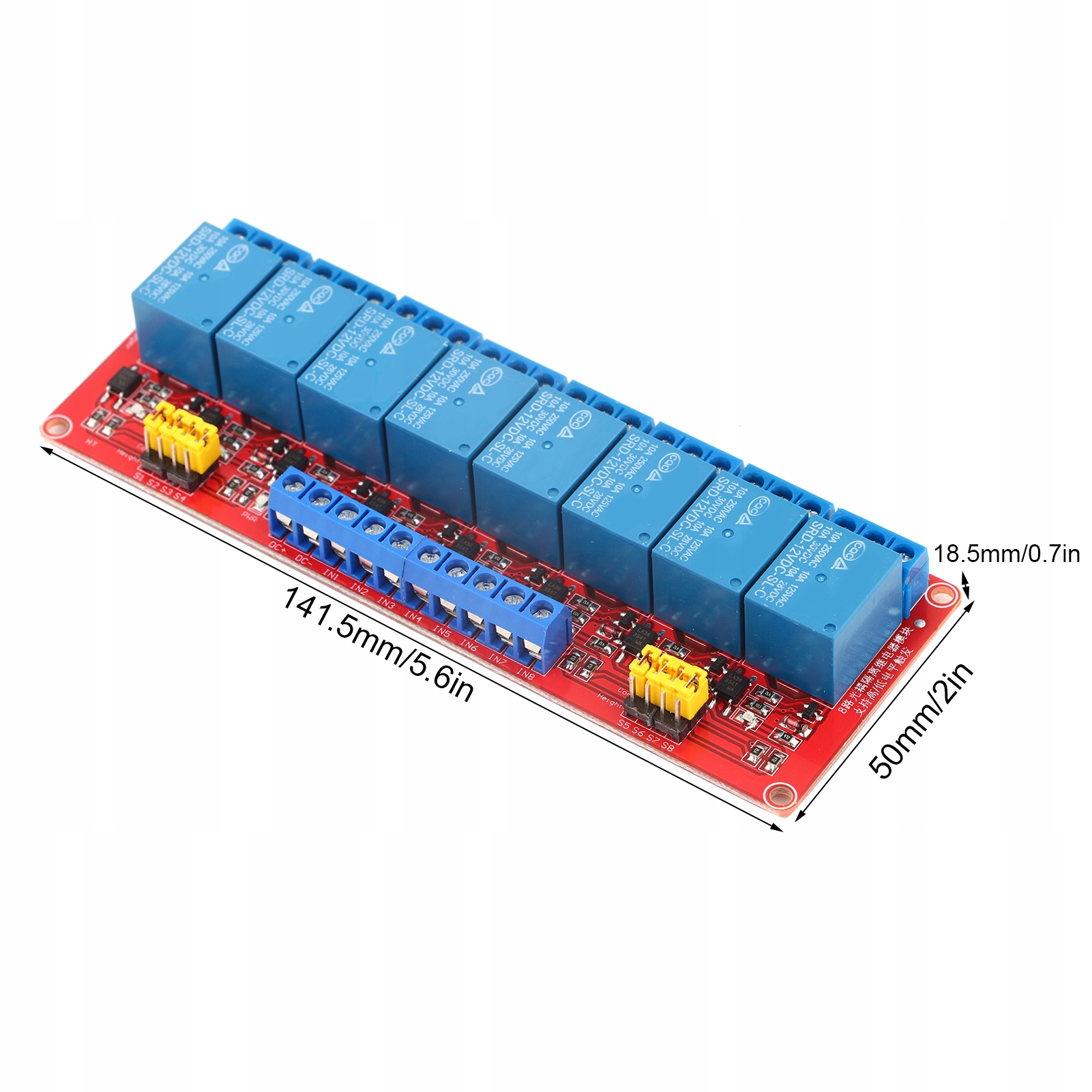

• Rozmiar modułu (dł. x szer. x wys.): 141.5x50x18.5mm/5.6x2x0.7 cala
• Otwór na śrubę: 3,1 mm; 136 x 44,5 mm (rozstaw)
• Napięcie: 5V, 12V, 24V (opcjonalnie)
• Interfejs modułu:

1. DC : podłącz do dodatniego bieguna zasilacza;

2. DC-: podłącz do ujemnego bieguna mocy;

3. In1-in8: zgodnie z ustawieniem każdego obwodu odpowiedni przekaźnik może być sterowany z wysokim lub niskim poziomem, aby zassać

• Terminal wyjściowy przekaźnika: istnieją 24 interfejsy przewodowe, wszystkie interfejsy można bezpośrednio podłączyć do przewodu, wygodne dla użytkowników;

1. NO1-NO8: przekaźnik normalnie otwiera interfejs, a przekaźnik jest zawieszony przed zassaniem, a następnie jest połączony z COM krótko po zassaniu;

2. COM1-COM8: wspólny interfejs przekaźnika;

3. NC1--NC8: przekaźnik normalnie zamknięty interfejs. Przekaźnik jest krótko połączony z COM przed zassaniem i zawieszony po zassaniu.

• Terminal wyboru wyzwalacza wysokiego i niskiego poziomu:

1. S1-S8 to wybór wyzwalacza wysokiego niskiego poziomu kolejno kanałów 1-8;

2. Com i niskie krótkie połączenie, odpowiedni przekaźnik dla wyzwalacza niskiego poziomu, com i wysokie krótkie połączenie dla wyzwalacza wysokiego poziomu.

• Lista pakietów:
• 1 x moduł przekaźnikowy
