Zestaw akcesoriów do samodzielnego montażu samochodu Smart Tracking Zestaw komponentów elektronicznych

. MONTAŻU SAMOCHODU SMART TRACKING ZESTAW

Cecha:

1. Ten zestaw do samodzielnego montażu inteligentnego samochodu śledzącego może pomóc w zapoznaniu się z teorią mechanizmów i poznaniu czujnika fotoelektrycznego, komparatora napięcia, obwodu napędu silnika i innej powiązanej wiedzy elektronicznej w procesie montażu

2. Rezystor światłoczuły może wykryć siłę światła zewnętrznego, im silniejsze światło zewnętrzne, tym mniejszy będzie opór. Kiedy czerwone światło LED jest rzucane na biały i czarny obszar, ze względu na różny współczynnik odbicia, światłoczuły re

3. LM393 to dwukanałowy układ scalony komparatora napięcia, składający się z dwóch niezależnych precyzyjnych komparatorów napięcia. Służy do porównywania dwóch napięć wejściowych i zmiany napięcia wyjściowego w zależności od napięcia wejściowego

4. Specjalnie wykonany silnik ma przekładnię redukcyjną i znacznie zmniejsza trudność, co jest bardzo przydatne w użyciu

5. LM393 porównuje dwie światłoczułe rezystancje i zatrzymuje silnik jednej strony, gdy rezystancja wydaje się niezrównoważona, silnik drugiej strony obraca się szybciej, aby samochód wrócił we właściwym kierunku. Cały proces odbywa się w pętli zamkniętej, dzięki czemu można szybko kontrolować

. MONTAŻU SAMOCHODU SMART TRACKING ZESTAW

Specyfikacja:

Cechy:

Ten inteligentny zestaw do samodzielnego montażu samochodu śledzącego może pomóc Ci zapoznać się z teorią mechanizmów i poznać czujnik fotoelektryczny, komparator napięcia, obwód napędu silnika i inną powiązaną wiedzę elektroniczną w procesie montażu.

Rezystor światłoczuły może wykryć siłę światła zewnętrznego, im silniejsze światło zewnętrzne, tym mniejszy będzie opór. Kiedy czerwone światło LED jest rzutowane na biały i czarny obszar, ze względu na różny współczynnik odbicia, rezystancja światłoczuła będzie inna, co jest wygodne do sterowania obwodem kontrolnym.

LM393 to dwukanałowy układ scalony komparatora napięcia, składający się z dwóch niezależnych precyzyjnych komparatorów napięcia. Służy do porównywania dwóch napięć wejściowych i zmiany napięcia wyjściowego w zależności od napięcia wejściowego.

Specjalnie wykonany silnik ma przekładnię redukcyjną i znacznie zmniejsza trudność, co jest bardzo przydatne w użyciu.

LM393 porównuje dwie światłoczułe rezystancje i zatrzymuje silnik jednej strony, gdy rezystancja wydaje się niezrównoważona, silnik drugiej strony obraca się szybciej, aby przywrócić samochód we właściwym kierunku. Cały proces odbywa się w pętli zamkniętej, dzięki czemu można nim sterować szybko i precyzyjnie.

Instrukcja montażu:

Krok 1: Obwód spawalniczy

Część do spawania elektrycznego jest prostsza, kolejność spawania jest zgodna z zasadą poziomu komponentów od niskiego do wysokiego, przy czym pierwsze spawanie ma osiem rezystancji, ważne jest, aby użyć multimetru w celu sprawdzenia, czy rezystancja jest prawidłowa.

Krok 2: Montaż mechaniczny

Czerwona linia jest podłączona do dodatniego źródła zasilania 3 V, żółta linia do uziemienia, nadmiar przewodu można wykorzystać do przewodu silnika.

Krok 3: Instalacja obwodu fotoelektrycznego

Światłoczuły opór i diody elektroluminescencyjne (zwróć uwagę na polaryzację) są zamontowane na płytce drukowanej w odwrotnej kolejności, a odległość od masy wynosi około 5 mm, zarówno światłoczuły opór, jak i diody elektroluminescencyjne znajdują się w odległości 5 mm. Na koniec możesz przeprowadzić test zasilania.

Krok 4: Debugowanie pojazdu

Właściwy kierunek jest zgodny z uniwersalnym kierunkiem koła, jeśli naciśniesz i przytrzymasz lewy fotorezystor, koła po prawej stronie samochodu powinny zostać obrócone. Naciśnij i przytrzymaj prawy fotorezystor, koła po lewej stronie samochodu powinny być obrócone, jeśli samochód cofa się, można również zamienić przewody dwóch silników, jeśli jedna strona jest normalna, a druga strona cofa się, o ile ponieważ możesz zamienić okablowanie z tyłu.

. MONTAŻU SAMOCHODU SMART TRACKING ZESTAW

Paczka zawiera:

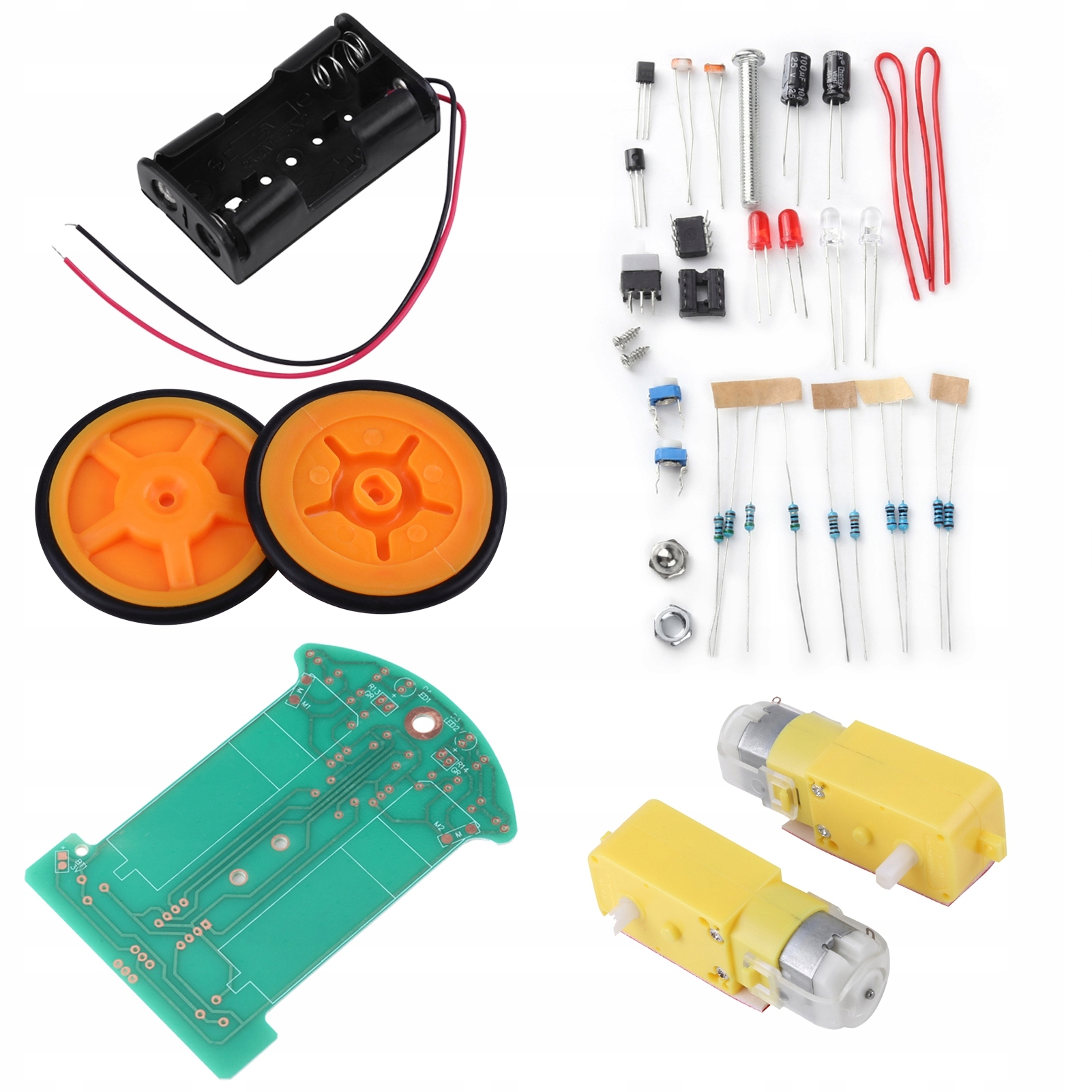

1 x zestaw do samodzielnego montażu inteligentnego samochodu (części zdemontowane)
