1cm перетворювач f / v 0-10 v

Оригінальний опис

Opis:

Częstotliwość sygnału impulsowego od 0 Hz do 10 kHz jest konwertowana na analogowy sygnał napięciowy 0-10 V. Może być używany do przełączania interfejsu między sterownikiem PLC a przetwornicą częstotliwości lub do dopasowywania interfejsów, np. Dopasowywania karty sterowania ruchem i sterowania falownikiem.

Funkcje:

Poziom impulsu wejściowego wynosi 5 V 12 V 24 V, który można wprowadzić bezpośrednio bez rezystora szeregowego. Częstotliwość sygnału wejściowego musi utrzymywać się dłużej niż 0,5 sekundy.

Częstotliwość sygnału impulsowego od 0 Hz do 10 kHz jest konwertowana na analogowy sygnał napięciowy 0-10 V.

Nadaje się do przełączania PLC i przetwornicy częstotliwości.

Ten moduł jest łatwy do podłączenia i wygodny w użyciu.

Wejścia sygnałowe z izolacją optyczną, która może zapewnić zdolność przeciwdziałania zakłóceniom.

Specyfikacja:

Prąd wyjściowy: 5MA

Napięcie: 0-10 V.

Poziom impulsu wejściowego: 5 V 12 V 24 V.

Częstotliwość: od 0 do 10 KHZ

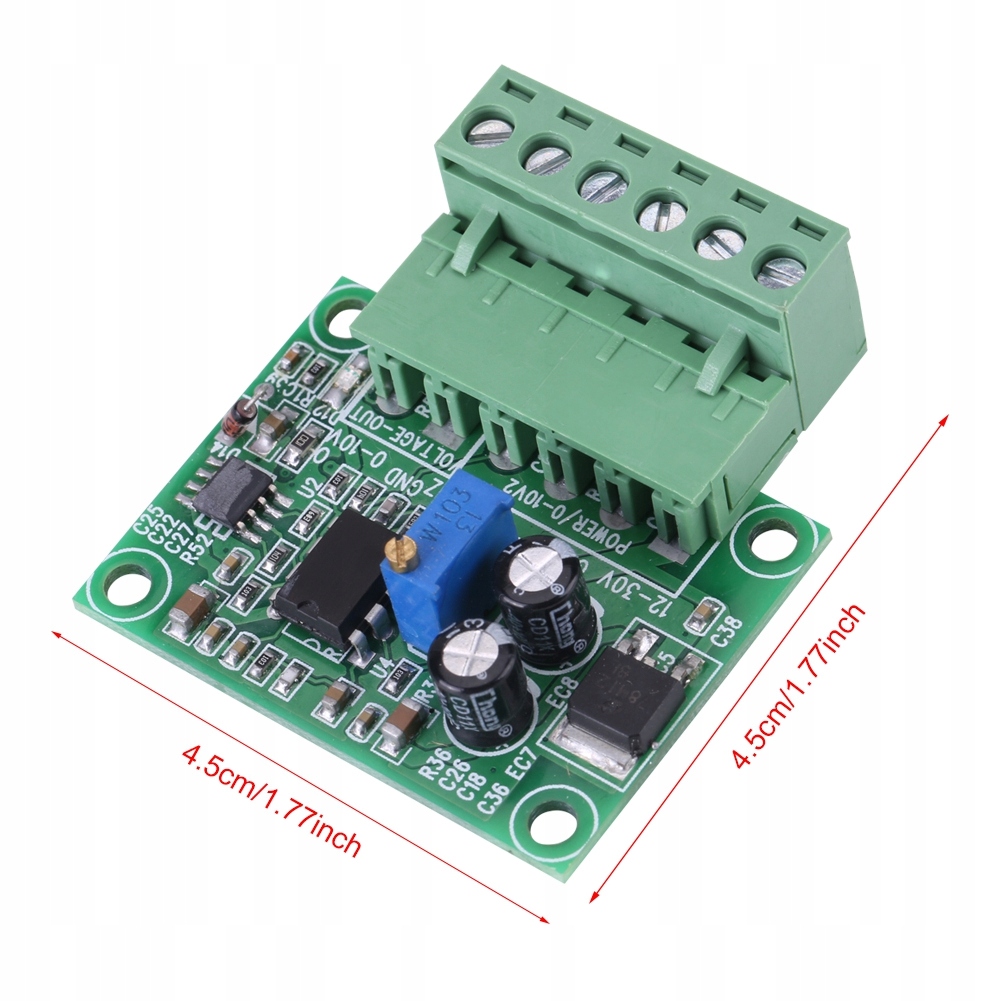

Rozmiar: ok. 4,5 x 4,5 cm / 1,77 x 1,77 cala

Waga: 18g

Ilość: 1 szt

Posługiwać się:

Wielokołowa płytka potencjometru służy do kalibracji zgodności częstotliwości i napięcia.

Zakres wejściowego napięcia zasilania 12-30 V DC. (Zalecane napięcie 15-24 V)

Gdy poziom energii elektrycznej wynosi 12 V, napięcie zasilania NIE może wynosić 12 V. Lepiej więcej niż 15 V. Gdy poziom energii elektrycznej wynosi 24 V, napięcie zasilania może wynosić 24 V.

Wejścia sygnałowe z optyczną izolacją sprzęgającą. Aby zapewnić, że zdolność przeciwdziałania interwencjom.

Do użytku z obsługiwanym przez PLC typem NPN. Musi mieć przewód uziemiający.

Bo z enkoderem wymaga stałej prędkości enkodera w sposób ciągły obracaj się dłużej niż 0,5 sekundy.

Moduł przetwornicy częstotliwości / napięcia, czas odpowiedzi wynosi około 0,3-0,5 sekundy.

Jeśli sygnał wejściowy to przepływ przez turbinę i tak dalej, do normalnego dopasowania przepływomierza ze względu na dopasowanie sygnału potrzebny był sprzęgacz optyczny 817 i rezystor.

Odpowiedni związek:

Gdy F / V z rezystancją przeniesioną do wartości pośredniej, F / v odpowiadającej następującej zależności, 100 Hz = 0,1 V, dokładność wynosi 1%. Nie może dojść do 2 cyfr po przecinku, jeśli stosunkowo wysoka precyzja okazji nie wystarczy.

0,1 V = 100 Hz

500 Hz = 0,5 V.

1 KHZ = 1 V.

2 KHZ = 2 V.

3 KHZ = 3 V.

4KHZ = 4V

5 KHZ = 5 V.

6 KHZ = 6 V.

7 KHZ = 7 V.

8 KHZ = 8 V.

9 KHZ = 9 V.

10 KHZ = 10 V.

Każde 0,1 V DC korespondencji między częstotliwością 100 HZ. Gdy zgodność, jeśli jest to dozwolone, można skorygować, aby dostosować się do potencjometru płyty.

Lista paczek:

1 x przetwornica częstotliwości na napięcie
