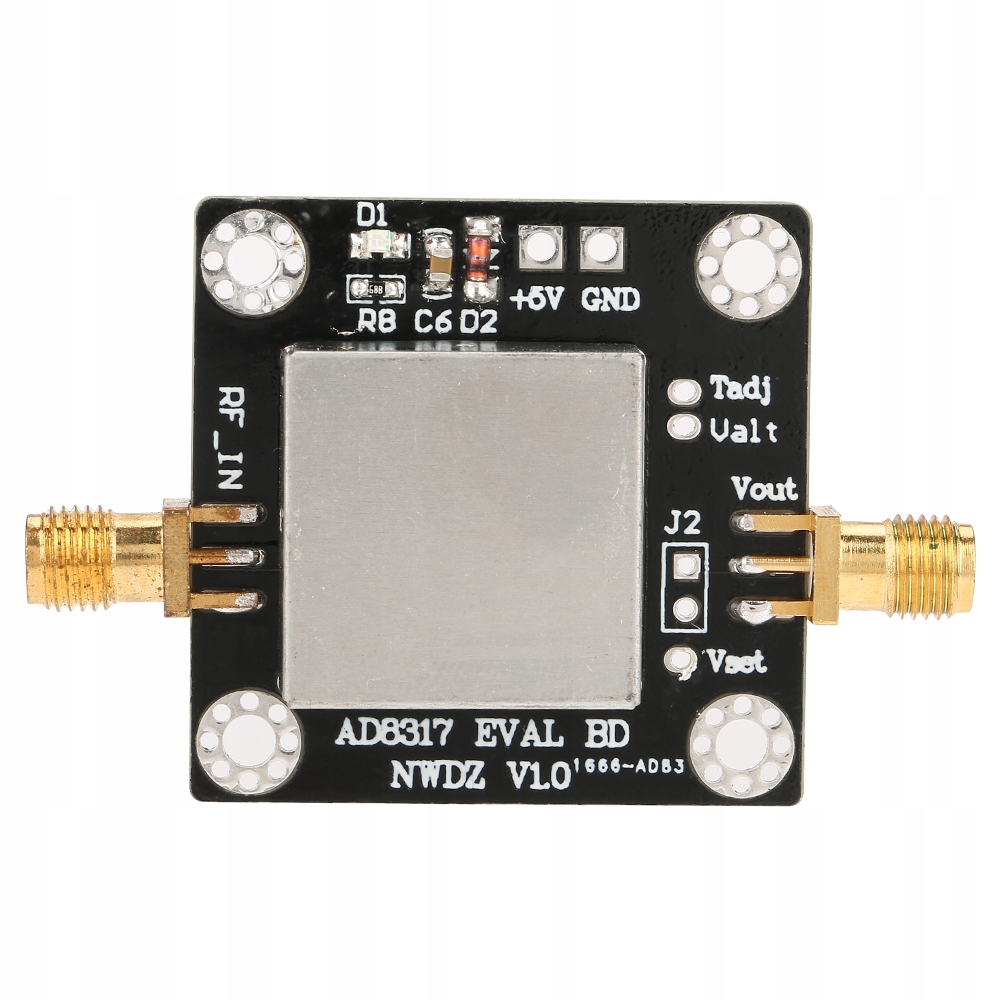

Вимірювач потужності ad8317 1mhz-10ghz 60db logarytmiczny detektor

Оригінальний опис

Cechy:Produkt zosta zaprojektowany przy użyciu ukadu AD8317 i suży do wykrywania mocy sygnau RF.

Może wykryć moc w zakresie od -55dBm do 0dBm sygnau RF, dzięki cz sygna RF jest konwertowany na wyjście napięcia stNaAego.

Im większa amplituda lub moc sygnau RF, tym wyższe napięcie wyjściowe, a napięcie wyjściowe jest wt proporcjonalne do logarytmu amplitudy sygnau wejściowego, rozszerzając tym samym dynamiczny zakres wykrytego sygnau, który osiąga 55 dB.

Może być szeroko stosowany w wykrywaniu sygnau o częstotliwości radiowej, pomiarze mocy sygnau, wykrywaniu natężenia pola otoczenia.

Może być również używany jako część automatycznej kontroli wzmocnienia i automatycznej kontroli poziomu.

Zastosowanie: kontrola nastawy PA nadajnika RF i monitorowanie poziomu; Monitorowanie mocy w nadajniku radiolinii; Pomiary RSSI w stacjach bazowych, WLAN, WiMAX i radar

Specyfikacja:Impedancja wejściowa: 50 Ohm

Impedancja wyjściowa: 50 omów (impedancja wideo)

Częstotliwość robocza Freq: 1 MHz ~ 10 GHz

Zakres napięcia wyjściowego: 1,6 ~ 0,4 v (co odpowiada -55 ~ 0 dBm)

Stosunek wejścia/wyjścia: 22mv/dBm

Zakres dynamiki wejścia60 ~ + 5dBm (wysoki liniowy zakres dynamiki55 ~ 0 dBm)

Napięcie zasilania: +3,3~5V DC 20mA

Rozmiar: 6,5 * 3,5 cm / 2,6 * 1,4 cala

Waga: ok. 9g/0.3 uncji

Lista pakietów:1 x logarytmiczny miernik mocy
