Реле автомобільний часовий скорочуючий 2tp

Оригінальний опис

[Numer wewnętrzny: ID1417]

PRZEKAŹNIK SAMOCHODOWY SKRACAJĄCY 2TP150

Zasad działania:

0) Styki 3 i 4 są normalnie zwarte, gdy przekaźnik wyłączony

1) Po pojawieniu się napięcia na wejściach sterujących 1 i 2 przekaźnik:

a) rozłączy styki robocze 3 i 4

b) zewrze styki robocze 3 i 5

ale tylko na ustalony czas (od 1s do 150s).

Po tym czasie powróci do stanu poprzedniego, mimo że napięcie sterujące pozostaje.

2) Zanik napięcia sterującego spowoduje powrót przekaźnika do stanu początkowego i gotowość do ponowienia cyklu.

Jeżeli na przekaźnik otrzyma krótki impuls sterujący (krótszy niż ustawiony czas), przekaźnik przełączy styki tylko na czas trwania tego impulsu i wraz z zanikiem sterowania powróci do stanu spoczynkowego.

Parametry:

• Sterowanie cewki: 11-15V
• Maksymalny prąd: 30A (max 400W)
• Regulacja czasu skrócenia: od 1s do 150s
• Liczba konektorów: 5 szt.
• Szerokość konektorów: 6,3mm
• Szczelność: IP65
• Praca w zakresie temperatur: od -30°C  do +70°C

Regulacja czasu:

Regulacja czasu skrócenia odbywa się za pomocą potencjometru znajdującego się w górnej części przekaźnika. Jest on dostępny z zewnątrz po wyjęciu korka z obudowy. Regulacja odbywa płynie się w zakresie 3/4 obrotu.

Podłączenie:

1) Sterowanie, cewka +

2) Sterowanie, cewka -

3) Styk roboczy COM

4) Styk roboczy NC

5) Styk roboczy NO

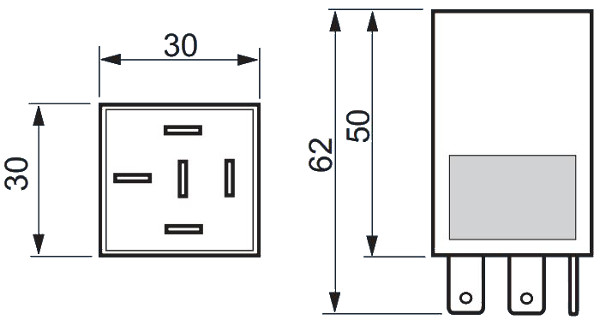

Wymiary:
