Магнитола датчика fm dsp pll модуль цифровой стерео diy 87-108mhz

Оригинальное описание

Cechy:

Zaawansowane cyfrowe przetwarzanie sygnału audio (DSP) i technika modulacji pętli fazowej FM (PLL) zapewniają mniej zniekształceń dźwięku i bardziej stabilną pracę.

Wyświetlacz LCD jest bardziej intuicyjny i dokładny, ma bardzo niskie zużycie energii i niewielkie zakłócenia.

Wbudowana 30-klasowa cyfrowa regulacja głośności umożliwia łatwą regulację głośności za pomocą przycisków.

Automatyczne przechowywanie danych, gdy zasilanie jest wyłączone.

Automatyczne przełączanie z wielokanałowych wejść audio.

Używanie kryształu kwarcu do stabilizacji częstotliwości, a częstotliwość emisji nie będzie dryfować, gdy zmieni się temperatura.

Obsługa sterowania poleceniami portu szeregowego.

Dane techniczne:

Moc wyjściowa: 100mW

Pasmo przenoszenia: 50 Hz do 18 KHz

Częstotliwość emisji: 87,0 MHz do 108,0 MHz (transmisja w pobliżu kampusu), 76,0 MHz do 108,0 MHz (transmisja w otwartym kampusie)

Regulacja częstotliwości: 0.1 MHz za każdym naciśnięciem przycisku, 1.0 MHz za każdym razem, gdy długie naciśnięcie (naciśnij i przytrzymaj) przycisk

Tryb modulacji: standardowy FM

Kanał: LINE/USB (stereo), MIC (pojedynczy kanał)

Równoważny hałas: ≥30dB

Napięcie wejściowe: DC 3 V do 5 V

Prąd: 35mA

Odległość emisji: 100 metrów (tylko w celach informacyjnych, testowana z anteną 75 cm na otwartym terenie).

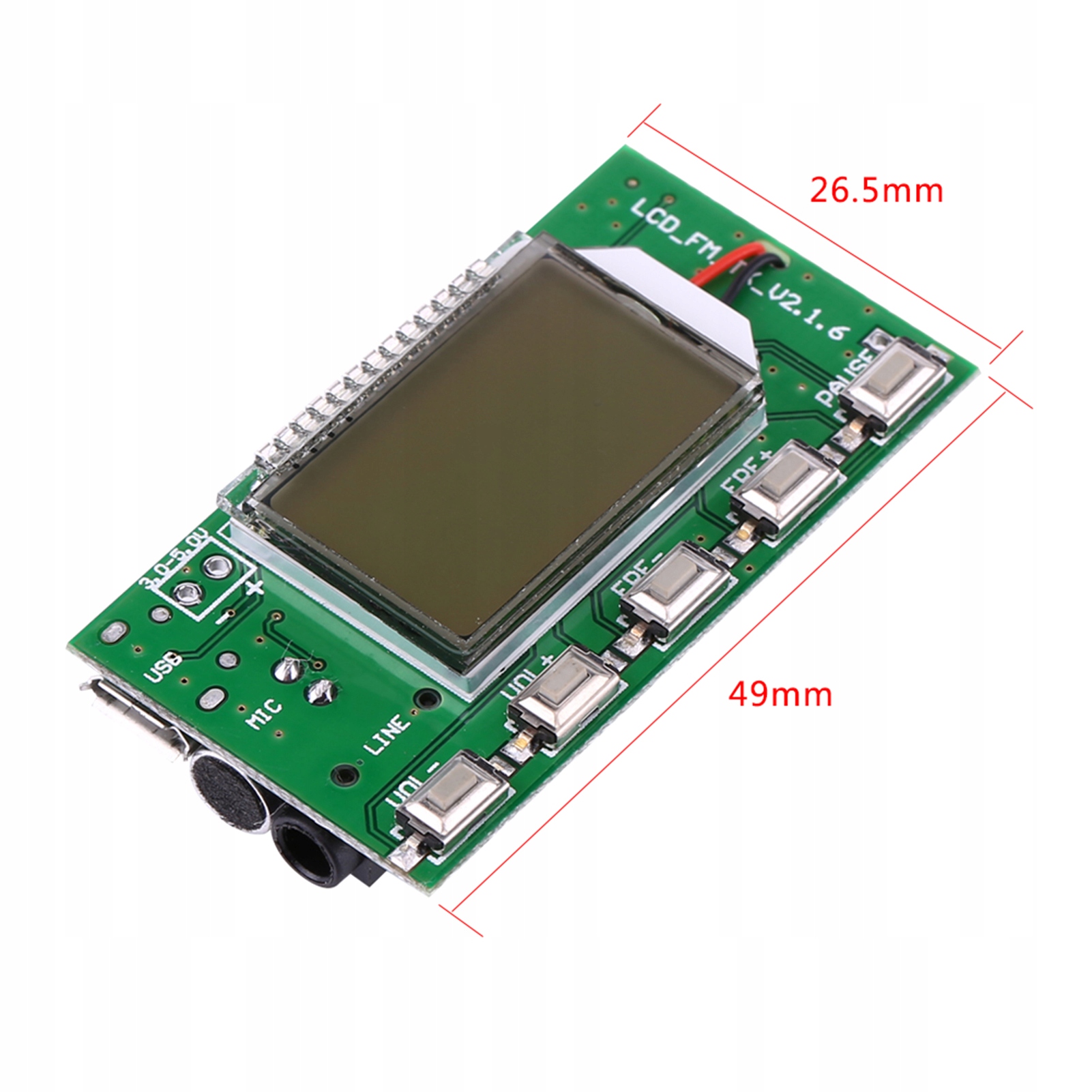

Rozmiar: 49x26.5mm/1.93x1.04"

Rozmiar wyświetlacza: 24x15mm/0.94x0.59"

Nadaje się do: radia FM, mikrofonu bezprzewodowego, emisji dźwięku z komputera (połączenie przez USB)

Okablowanie:

Instrukcja:

1, jako źródło zasilania użyj regulowanego zasilacza akumulatorowego lub transformatora obniżającego napięcie. Zasilacz impulsowy bez filtra, taki jak power bank, ładowarka do telefonu, moduł DC-DC z regulacją napięcia przełączania, NIE może być używany, ponieważ zakłócenia konwersji wysokiej częstotliwości zasilacza impulsowego będą miały wpływ na ten moduł.

2, jeśli potrzebujesz funkcji transmisji audio USB, musisz podłączyć kabel USB i podłączyć moduł do komputera. Ponieważ port USB komputera wyprowadza 5 V, port USB może być zasilaczem modułu. Komputer automatycznie zainstaluje sterownik, i nadaj nazwę temu modułowi jako sprzęt dźwiękowy "CD002". Włączone urządzenie audio "CD002" w ustawieniach głosu komputera i dźwięk komputera może być emitowany za pomocą FM przez ten moduł.

3, jeśli potrzebujesz kanału LINE jako źródła emisji dźwięku, podłącz koniec kabla audio do gniazda audio 3.5mm, a drugi koniec do sprzętu audio (np. telefonu komórkowego), wtedy moduł automatycznie przełączy się na kanał LINE.

4, jeśli potrzebujesz tego modułu MIC jako źródła emisji dźwięku, po prostu odłącz USB i linię, a moduł automatycznie przełącza się na kanał MIC jako źródło FM. Ten moduł z mikrofonem elektretowym o wysokiej czułości może być stosowany w mikrofonie bezprzewodowym w zależności od potrzeb. Dostosuj głośność emitowania, aby uzyskać najlepszy efekt odbioru dźwięku.

5, moduł ma interfejs sterowania portem szeregowym na poziomie napięcia TTL. Jeśli potrzebujesz portu szeregowego TTL do komunikacji z tym modułem, podłącz UART_RX, UART_TX i GND. Do sterowania modułem można użyć portu szeregowego komputera lub MCU zamiast naciskania przycisków. Należy pamiętać, że poziom napięcia portu szeregowego komputera nie jest poziomem napięcia TTL, więc do komunikacji z komputerem potrzebny jest adapter poziomu napięcia RS323 do TTL lub moduł szeregowy poziomu napięcia USB do TTL. Sterowanie portem szeregowym wymaga pewnej specjalistycznej wiedzy i umiejętności komputerowych, więc możesz pominąć tę część, jeśli nie masz pewności.

Ustawienia użytkownika:

1, ustawienie podświetlenia:

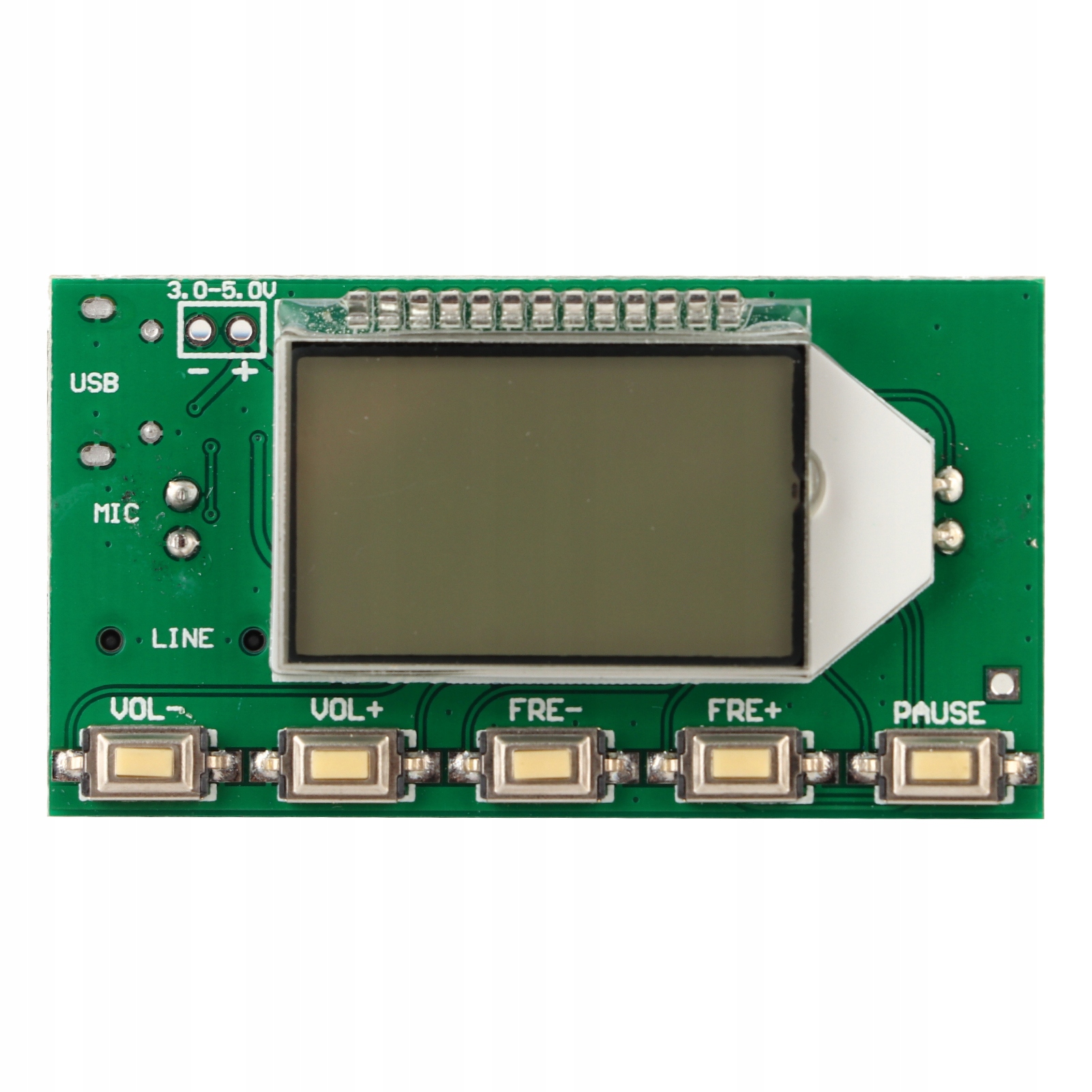

Naciśnij i przytrzymaj jednocześnie "FRE +" "FRE-", a następnie włącz, aby ustawić podświetlenie, a jeśli moduł wyświetla "B1", podświetlenie będzie zawsze włączone; jeśli wyświetla "B0", podświetlenie zostanie włączone na 20 sekund, a następnie wyłączone. Zrestartuj moduł, aby włączyć ustawienie (domyślnie „B0”).

2, otwórz/zamknij transmisję z kampusu:

Naciśnij i przytrzymaj jednocześnie "VOL +, VOL-", a następnie włącz, aby ustawić transmisję kampusową, a jeśli moduł wyświetla "C1", transmisja kampusowa będzie otwarta; jeśli wyświetla „C0”, transmisja kampusowa będzie zamknięta. Zrestartuj moduł, aby włączyć ustawienie (domyślnie „C0”).

3, ustawienie trybu uruchamiania stereo/pojedynczego kanału:

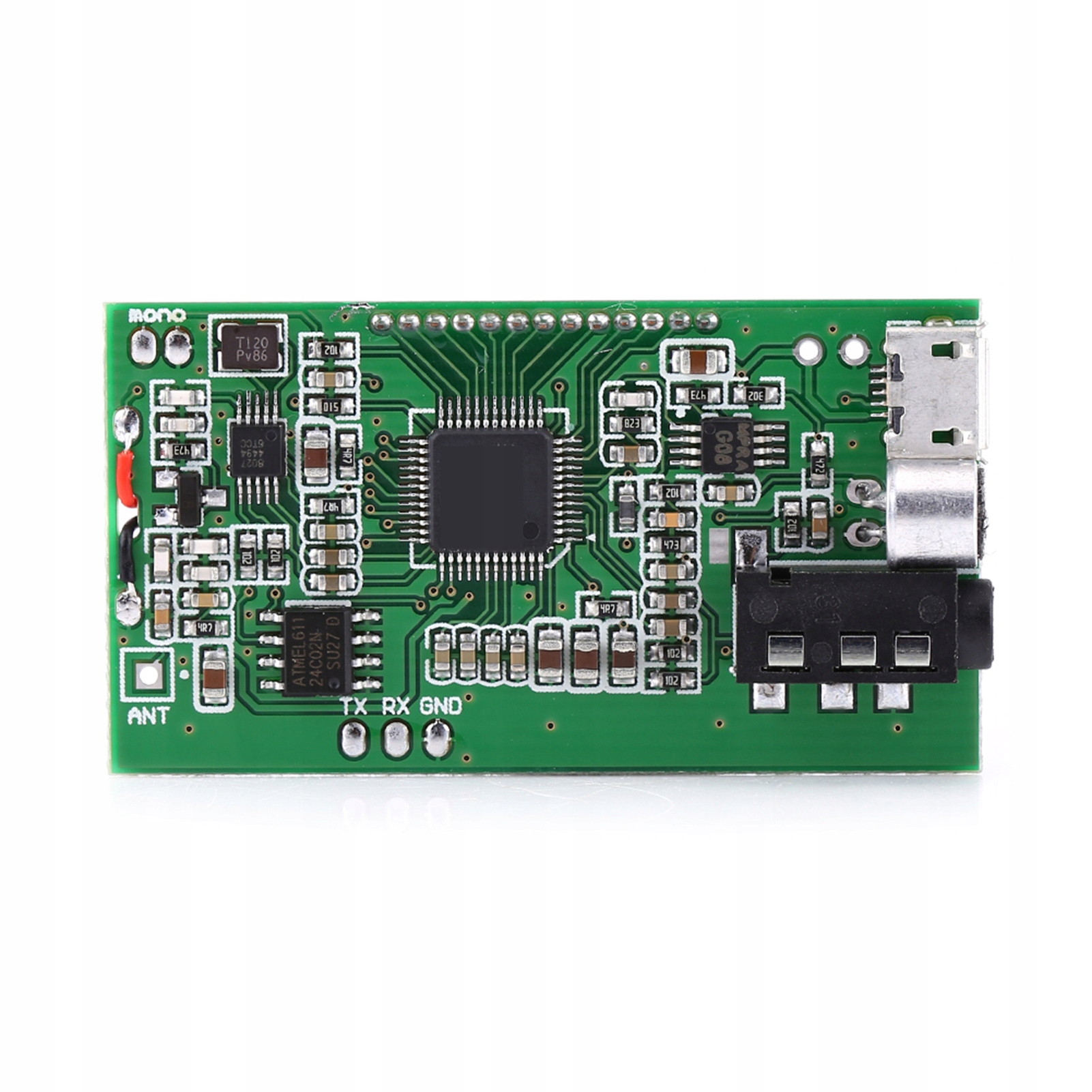

Z tyłu modułów znajdują się ącza lutowane „M” i „G”. Podłączenie tych ączy prowadzi do trybu uruchamiania pojedynczego kanału, a odłączenie ączy prowadzi do trybu uruchamiania stereo (domyślnie „stereo”). Należy pamiętać, że wejściowe źródło dźwięku i radio również muszą być stereo, w przeciwnym razie nie mogą mieć efektu stereo.

Notatka:

1, napięcie zasilania musi wynosić od 3 V do 5 V DC.

2, NIE dotykaj tylnej części elementów modułu, gdy działa, w przeciwnym razie prawdopodobnie nie będzie działać normalnie lub wypali się z powodu zwarcia.

Paczka zawiera:

1 x moduł

Notatka:

Należy pamiętać, że nowy typ i stary typ tego produktu zostanie wysłany losowo i upewnij się, że nie będziesz miał nic przeciwko przed złożeniem zamówienia.
