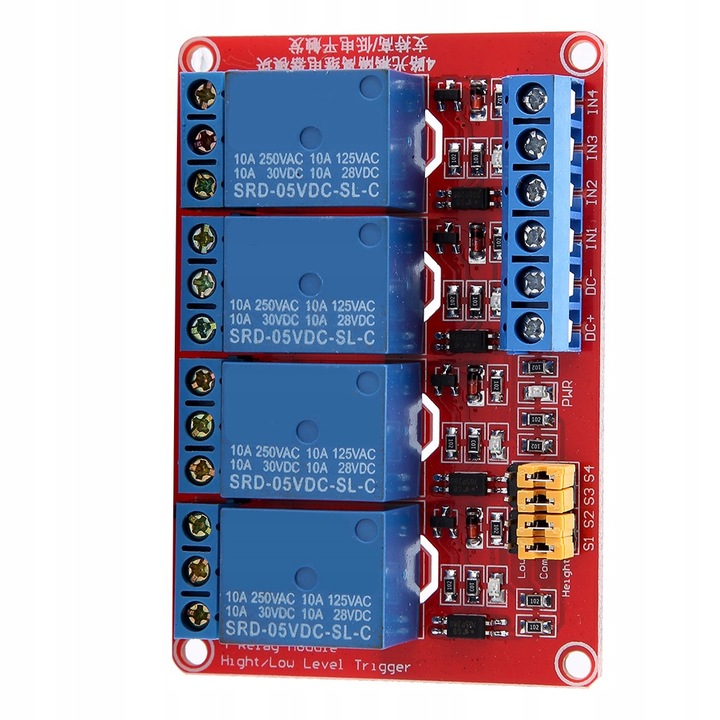

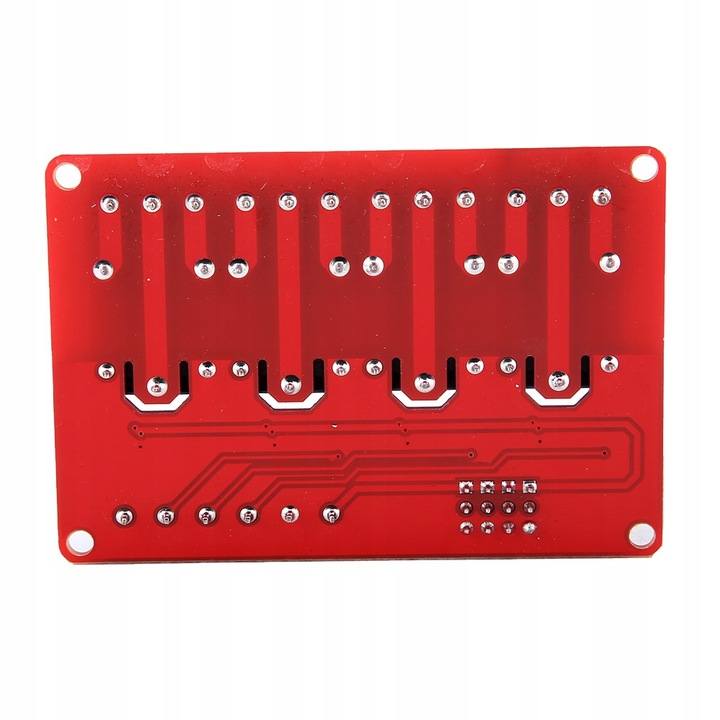

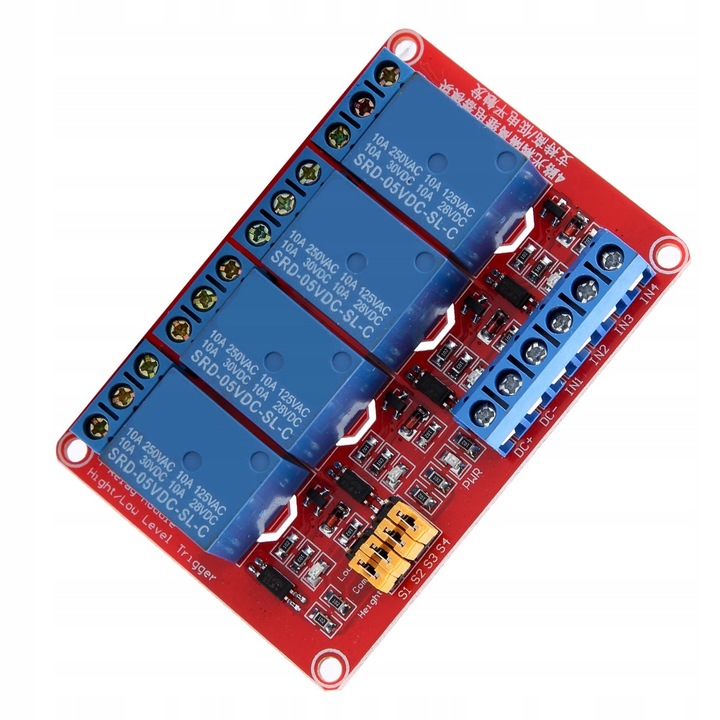

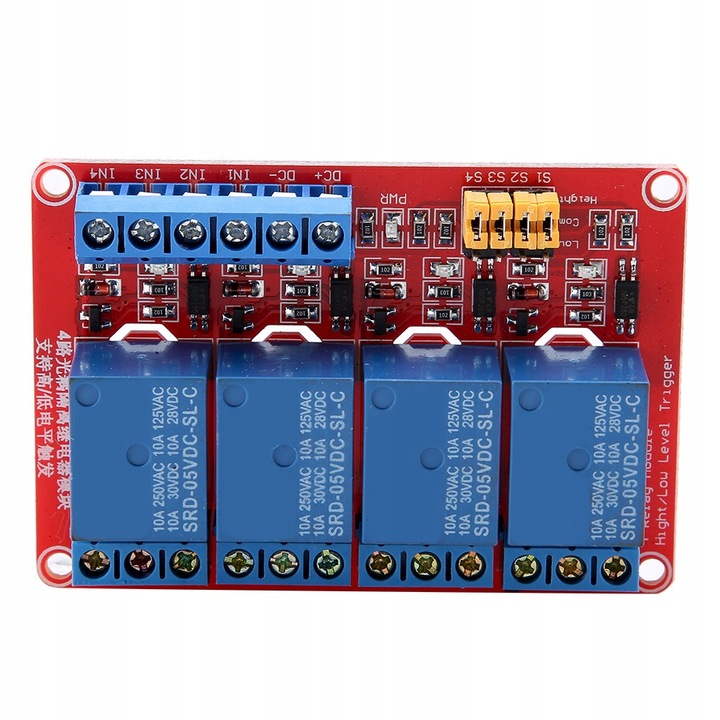

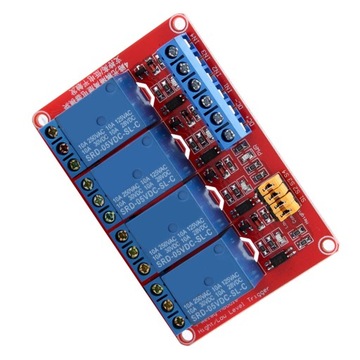

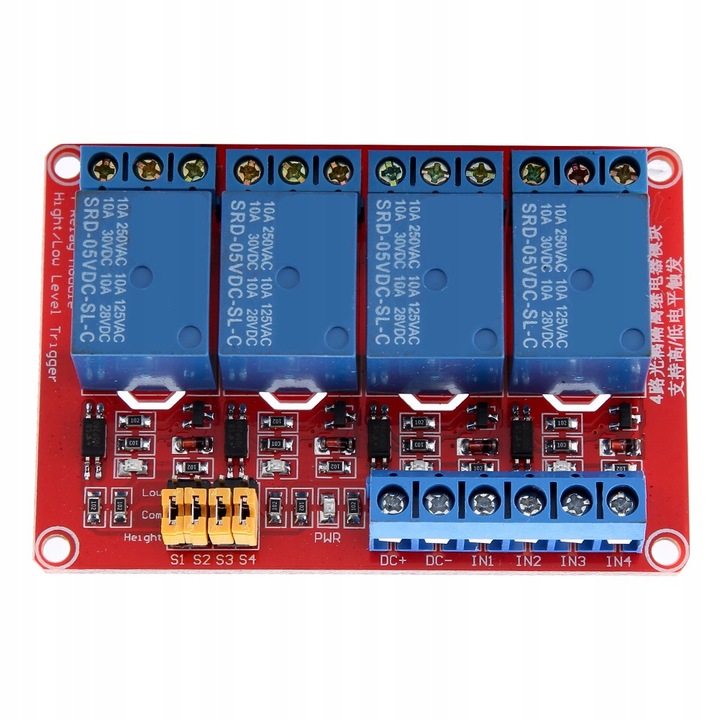

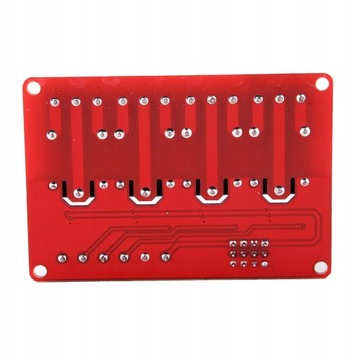

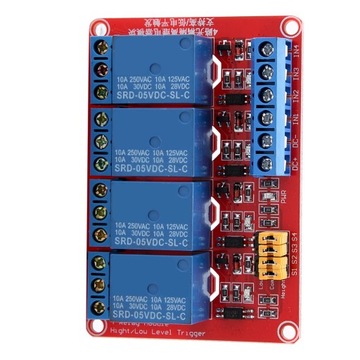

4-kanałowy модуль реле оптопара

Оригинальное описание

Funkcja:1. Zastosuj izolację transoptora łatki, dużą zdolność prowadzenia pojazdu, stabilną wydajność. Prąd wyzwalania wynosi 5mA.

2. Napięcie robocze modułu wynosi 5 V, 12 V, 24 V do wyboru.

3. Każda ścieżka modułu może być wyzwalana przez wysoki poziom lub niski poziom poprzez ustawienie zworki.

4. Konstrukcja odporna na awarie, nawet jeśli linia kontrolna pęknie, przekaźnik się nie poruszy.

5. Kontrolka zasilania (zielona), 4-kierunkowa kontrolka stanu przekaźnika (czerwona).

. 4-kanałowy moduł przekaźnika transoptora

. 4-kanałowy moduł przekaźnika transoptora

Specyfikacja:Cechy:

Zastosuj izolację transoptora łatki, dużą zdolność prowadzenia pojazdu, stabilną wydajność. Prąd wyzwalania wynosi 5mA.

Napięcie robocze modułu wynosi 5 V, 12 V, 24 V do wyboru.

Każda ścieżka modułu może być wyzwalana przez wysoki poziom lub niski poziom poprzez ustawienie zworki.

Konstrukcja odporna na awarie, nawet jeśli linia kontrolna pęknie, przekaźnik się nie poruszy.

Kontrolka zasilania (zielona), 4-kierunkowa kontrolka stanu przekaźnika (czerwona).

Humanizowana konstrukcja interfejsu, wszystkie interfejsy mogą być bezpośrednio podłączone przez przewód terminala, bardzo wygodne.

Dostępne są cztery otwory na śruby mocujące.

Specyfikacja:

Waga: 60 g/2,1 uncji

Wspólne obciążenie interfejsu: AC 250V/10A, DC 30V/10A

Rozmiar modułu (L * W * H): 73*50*18.5mm/2.9*2*0.7 cala

Otwór na śrubę: 3,1 mm; 67*44.5mm (rozstaw)

Napięcie: 5 V, 12 V, 24 V (opcjonalnie)

Interfejs modułu:

1. DC : podłączony do dodatniego bieguna zasilania (napięcie jest wymagane dla przekaźnika, 5 V, 12 V i 24 V do wyboru)

2. DC-: podłącz do ujemnego bieguna zasilania.

3. IN1-IN4: zgodnie z ustawieniem każdego obwodu, odpowiedni przekaźnik może być sterowany wysokim lub niskim poziomem do zasysania.

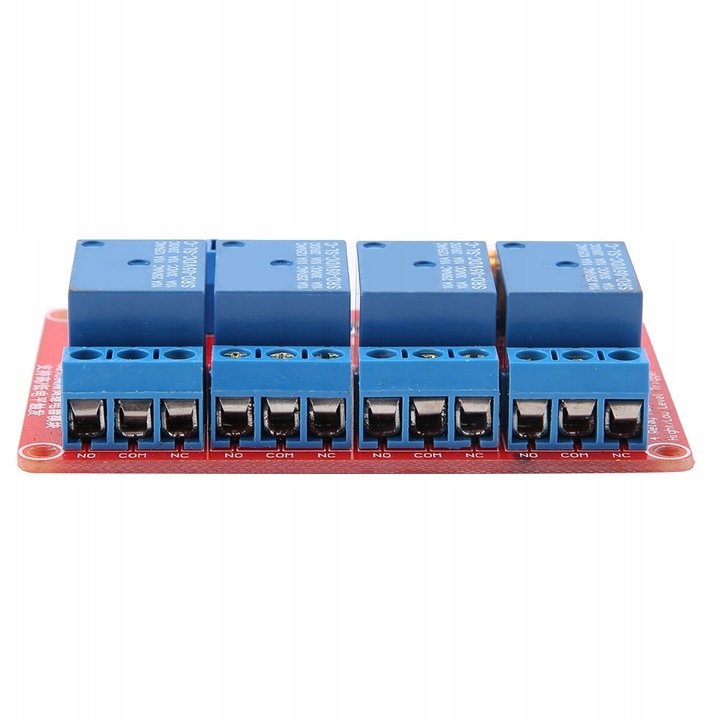

Terminal wyjściowy przekaźnika: dzięki 12 liniom interfejsów wszystkie interfejsy można podłączyć bezpośrednio do przewodu, co jest wygodne w użyciu dla użytkowników

1. NO1-NO4: przekaźnik normalnie otwiera interfejs, a przekaźnik jest zawieszony przed wciągnięciem i jest połączony z COM po wciągnięciu.

2. Wspólny interfejs przekaźnika COM1--COM4.

3. NC1--NC4: normalnie zamknięty interfejs przekaźnika. Przekaźnik jest zwarty z COM przed zasysaniem i zawieszany po zassaniu.

Terminal wyboru wyzwalacza wysokiego i niskiego poziomu:

1. S1-S4 to wybór wyzwalacza wysokiego i niskiego poziomu kolejno kanałów przekaźnika 1-4;

2. Com i niskie krótkie połączenie, odpowiedni przekaźnik dla wyzwalacza niskiego poziomu, com i wysokie krótkie połączenie dla wyzwalania wysokiego poziomu.

Lista pakietów:

1 x moduł przekaźnika

. 4-kanałowy moduł przekaźnika transoptora

. 4-kanałowy moduł przekaźnika transoptora
